KP-M2R KP-M2RP近红外黑白CCD相机
KP-M2R（KP-M2RP CCIR)是一个黑白摄像机，它使用一个1/2英寸近红外光谱的CCD，
KP-M2R具有高灵敏度，高分辨率和高性能。
KP-M2R提供有各种功能，包括多步电子快门，场点播，整合模式切换，HD / VD脉冲切换和非隔行扫描。
KP-M2R用于显微镜或图像处理系统最合适不过。
KP-M2R与KP-M2兼容。

主要特点
体积小，重量轻，虽然KP-M2R体积小，重量轻，但它仍然可通过直流12V电源获得高性能的视频信号。

高分辨率：使用最新高质量的CCD。水平分辨率为570TVL（560TVL CCIR），垂直分辨率为485TVL（575TVL CCIR）。
多步电子快门功能 提供多步电子快门功能。八步快门速度从1/100（CCIR是1/120）到1/10000可选。

内同步或外同步与隔行或非隔行扫描操作
同步系统和扫描系统经外部同步信号自动切换。
场点播功能：在一个可选的定时内由外部触发信号中捕捉到的图像可以立即显示，捕获时间可通过外部触发信号和快门来调整。
帧或场的整合模式：作为整合模式可被切换，根据应用的图像可以通过使用扫描系统和电子快门功能相结合而得到。
详述
图像设备 隔行CCD
总像素 EIA:811(H)x 508(V) CCIR:759(H)X596(V)
有效像素 EIA(768(H)X494(V) CCIR:752(H)X582(V)
像素大小 EIA:8.4(H)X9.8(V)uM CCIR:8.6(H)X8.3(V)uM
传感器大小 EIA:6.45X4.84mm(1/2''） CCIR:6.47X4.83mm(1/2'')
电视制式：EIA(KP-M2R)/CCIR(KP-M2RP)
法兰焦距 17.526mm(不可调)
水平扫描频率 EIA:15.734kHz CCIR:15.625kHz
垂直扫描频率 EIA:59.94Hz CCIR:50Hz
同步系统 内/外（自动切换）
内同步扫描系统 2：1 隔行 水平线数525（625 CCIR) fv=2fH/525(625 CCIR)
外同步输入 HD/VD :2 到 6Vp-p,负 输入阻抗1k欧 频率偏移±1%
外同步范围中的水平线数 2：1隔行 EIA:521到2047线/2FLD 1FLD;(61 to 15 Hz)
CCIR:621到2047线/2FLD 1FLD;(51 to 15Hz)
非隔行 EIA:260到1023线/1FLD 1FLD;(61 to 15 Hz)
CCIR:310到1023线/1FLD 1FLD;(51 to 15Hz)
视频输出 1.0Vp-p/75欧，非均衡视频：0.7Vp-p 同步：0.3Vp-p,负
解像度 EIA:570TVL(H)X485TVL(V)
CCIR:560TVL(H)X575TVL(V)
灵敏度 30Lx,f4,3200K
最低照度 0.3Lx,f1.4,自动增益：开，珈玛：开
信噪比：56dB
电子快门 1/10000,1/4000,1/2000,1/1000,1/500,1/250,1/125,1/120(ccir),1/100(eia),1/60(eia),1/50(ccir)秒 关闭，从外部开关中可

设置正常曝光，出厂时预设为关闭模式
整合模式 场或帧（外部开关可设） 出厂时预设为帧模式
珈玛较正 珈玛=1.0或较正（内部开关可设）出厂时预设为1.0
自动增益 固定或自动增益（内部开关可设）出厂时预设为固定增益
重启 复位 开或关 帖片元件可设 出厂时预设为关闭
电源 12VDC±1V
功耗 约180mA
外部条件 操作：-10至50度，90%RH或更少
贮存：-20至60度，70%RH或更少
防振 7G（10至60Hz,振幅：0.98mm 持续）
（60至200Hz 振幅，可变）
（10至200Hz,扫描 1分钟，XYZ 持续30分钟）
尺寸 44（W）X29（H）X72（D）mm
质量 约120克

可选附件
1.三角架适配器·······························TA-M1
2.12针插头·····································HR10A-10P-12S(01)
3.AC电源适配器·······························AP-130
4.连接盒·········································JU-M1A
5.相机电缆······································2m C-201KSM
5m C-501KSM
10m C-102KSM

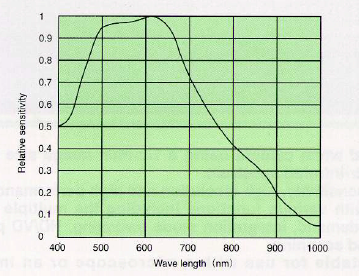

光谱灵敏度响应

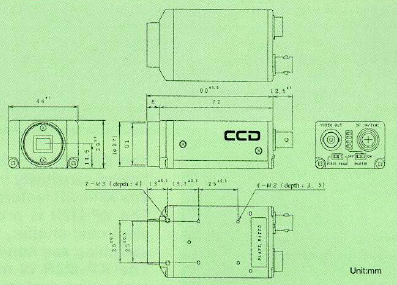

尺寸
