JAI cv-m2cl DCF文件配置过程
发布日期:【2021-06-16 11:56】 来源:【本公司】 作者:【车生】 浏览次数【】次 【打印】【返回

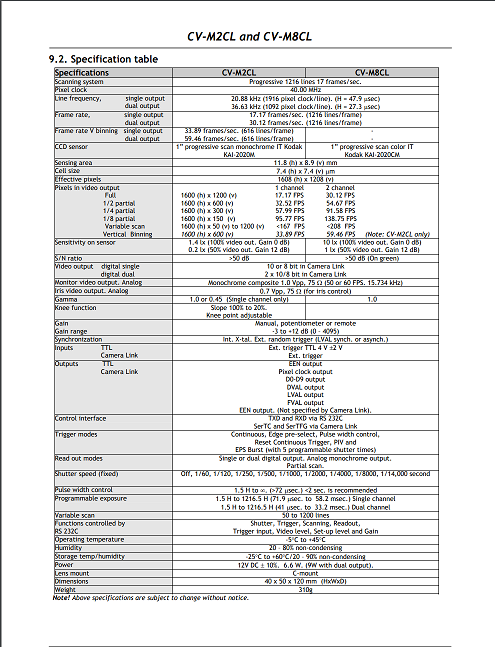

由于工作需要,我们今天来配置一下JAI CV-M2CL相机的DCF文件,此相机的参数如下:

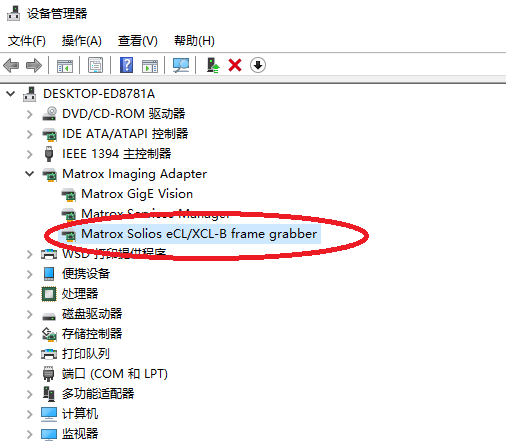

由于可看出它是1600X1200 17FPS的分辨率,我们启动INTELLICAM 这个软件是MATROX公司的MIL软件提供的,我们的采集卡也选用MATROX SOLIOS CAMERALINK采集卡,型号是:

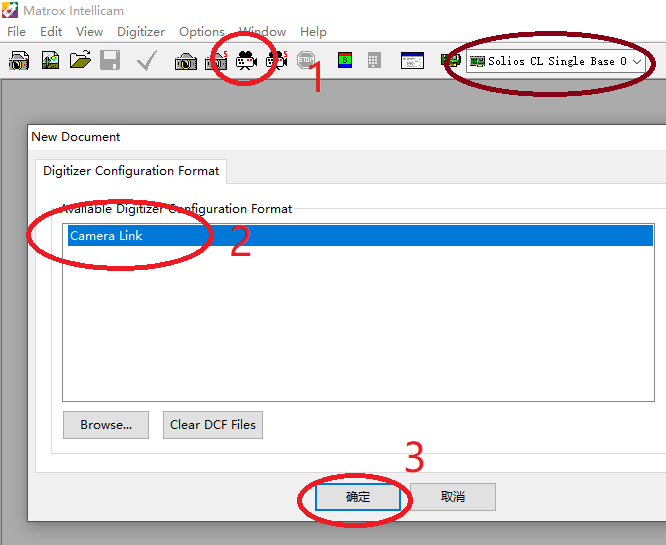

进入INTELLICAM界面如下:

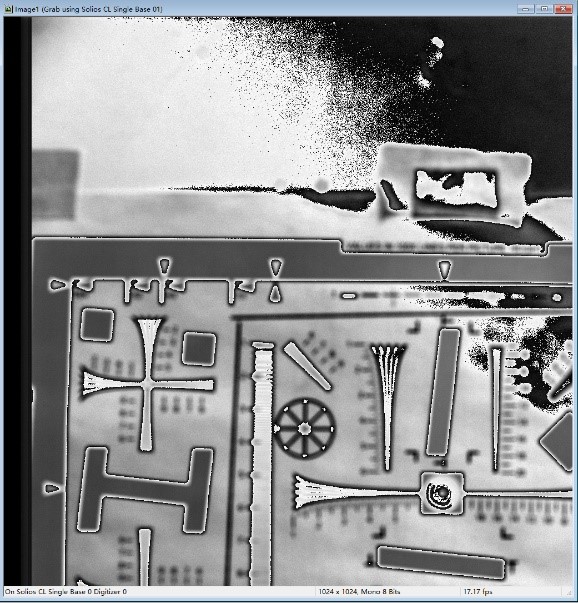

按1,2,3步操作,操作前要先将相机连接上电源及数据线,这机并不支持POCL,所以必须接电源,注意紫色框中的采集卡选型,这时采集出来的图像如下,这是不正常的,色深,分辨率都不正常,


我们关闭图像框,

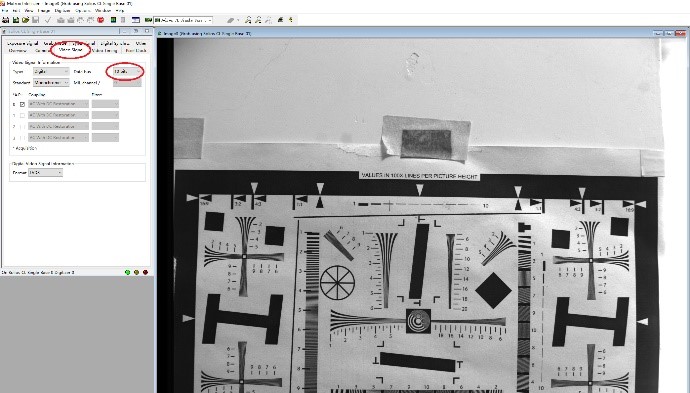

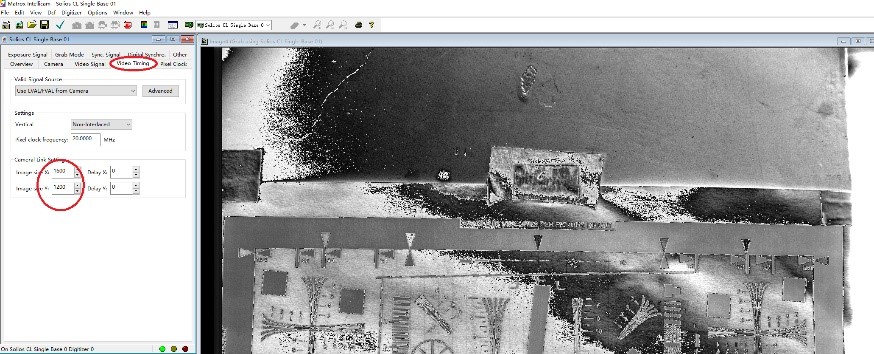

按红圈上操作,这时图像分辨率与帧率都是正常的了。但色深还是不正常,按下面设置将数据位设成10位,图像 正常了。

,最后,还要保存DCF文件以供日后使用。

可在下述官网上下载相机工具,https://www.jai.com/support-software/jai-software ,但国内用户可能无法访问,因为要装某些VPN工具。


JAI CV-M2CL的DCF文件.rar
