 xcg-sx99e连接MATROX IMAGING LIBRARY(MIL9)实例：

相机介绍：XCG-SX99E相机参数XCG-SX99E

图像传感器 SONY ICX285 2/3型逐行扫描

单元格大小 6.45 (H) × 6.45 (V)μm

有效像素数约. 1,450,000

分辨率：1392 (H) × 1040 (V)

标准像素输出1360 (H) × 1024 (V)

帧率 27帧/秒

接口 1000BASE-T（千兆网）

传输速度 1 Gbps

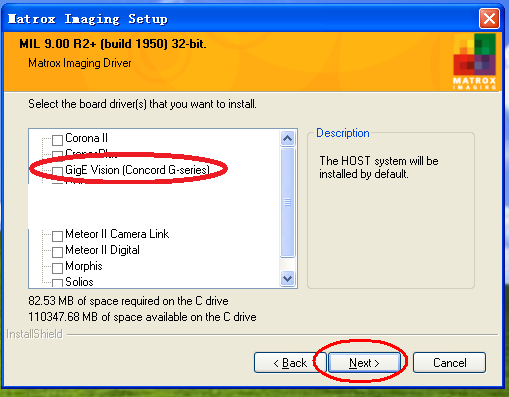

硬件选购，请选用独立千兆网卡，测试人员曾经试过两台机，都是用主板自带GIGE网卡，但插上去时系统显示无连接，请选用独立支持巨帧的网卡，我们现选用INTEL PRO1000GT为例，将卡插入电脑PCI槽，连接网线，请使用超5类或更好的网线，网线理论上支持100米，再连接相机电源，接上相机镜头，这样硬件就连接好了，接下来安装软件MIL9，安装过程中勾选网卡驱动gige vision，如下图

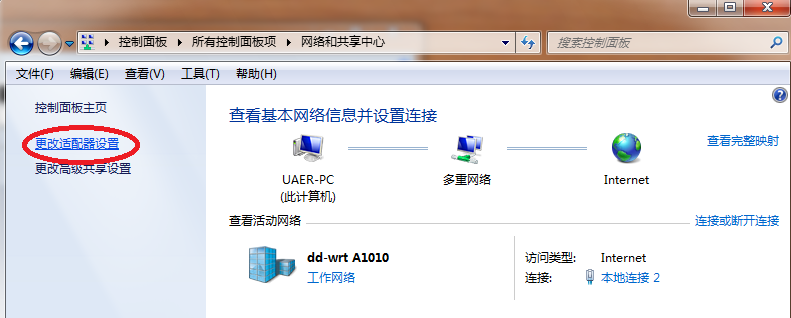

其它为默认安装，直到安装完成，要重启，如果是XP系统，请保证是系统是单一的系统，若多于一个系统，如双系统时会有虚拟内存无法分配导致无法正常使用，WIN7下无此现象。重启后配置IP地址和巨帧，我们下面以WIN7 32位专业版为例，进入控制面板，点选网络和INTERNET中的“查看网络状态和任务“

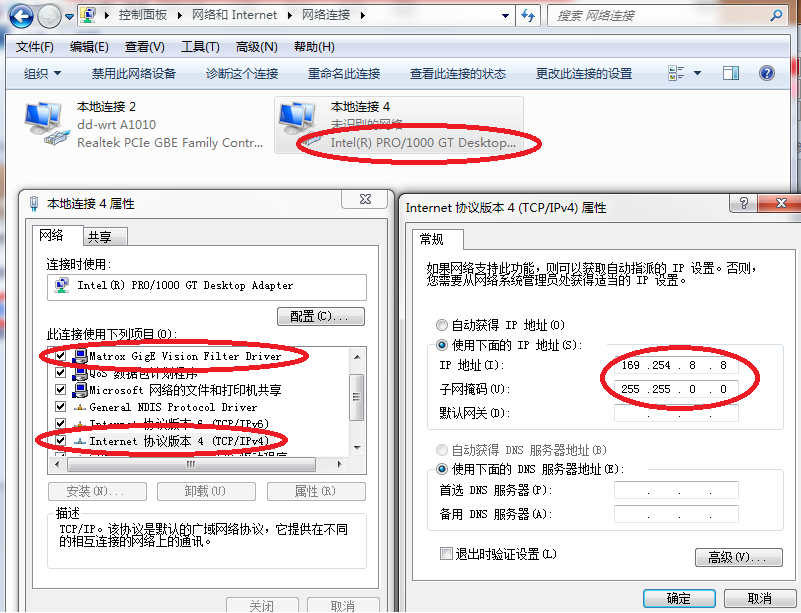

更改适配器设置，找到intel（R） pro/1000 gt DESKTOP…..点右键属性，MATROX GIGE VISION FILTER DRIVER默认已打勾（必须），点INTERNET协议版本4（TCP/IPV4）,点属性，输入B类ip地址169.254.8.8,

子网掩码系统会自动设置成B类掩码，点确定关闭窗口

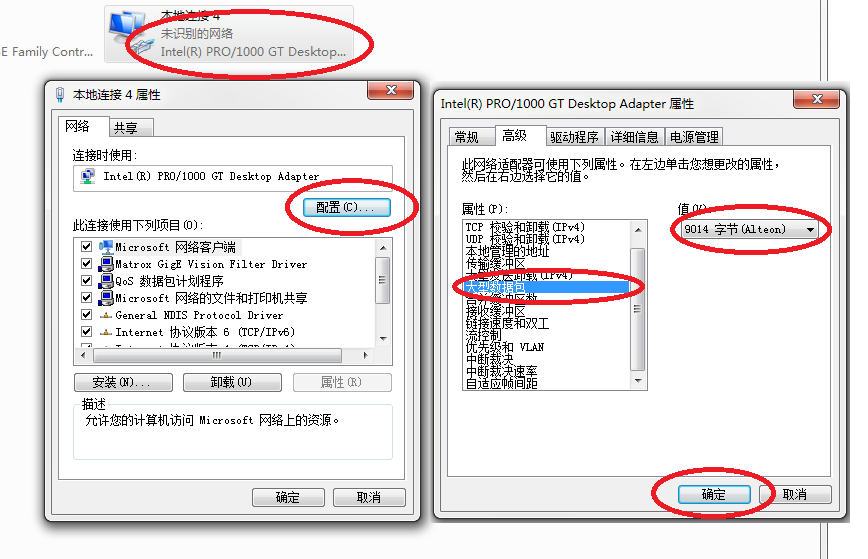

回到INTEL PRO1000GT属性介面，选配置，在高级页中选大型数据包，将右边的禁用改为9014字节，好像在XP环境下这个大型数据包叫巨帧，有点不一样。

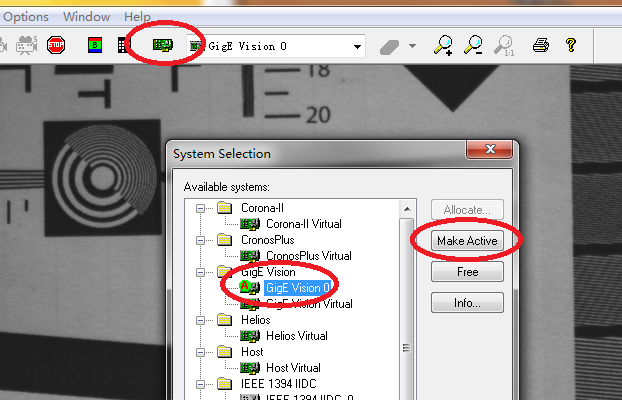

软件环境已配置好，下面来测试相机，启动INTELLICAM程序，该程序是MIL自带的相机板卡测试程序，位于C:PROGRAM FILESMATROX IMAGINGINTELLICAM下，点第一个红圈打开SYSTEM SELECTION框，找到GIGE VISION0,再点右边MAKE ACTIVE,这样就完成硬件选择。

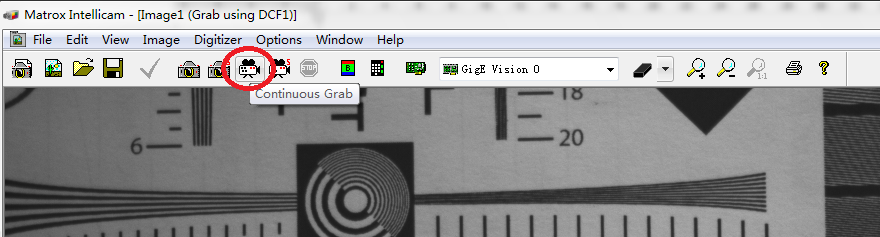

点工具条上的红圈图标采集，如果配置一切正常，那么图像已经出来了。

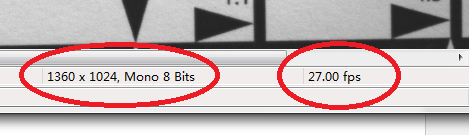

再看底部的分辨率，帧率参数，一切正常

至此，相机配置测试结束。
