MATROX VIO卡采集CIS VCC-HD3相机图像过程

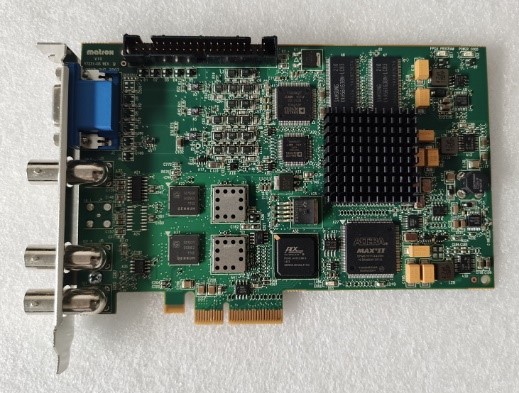

近日公司应客户要求将CIS VCC-HD3相机信号采集到电脑，下面，我们记录一下测试过程： 我们选用加拿大MATROX公司的VIO卡VIO7，外观图如下

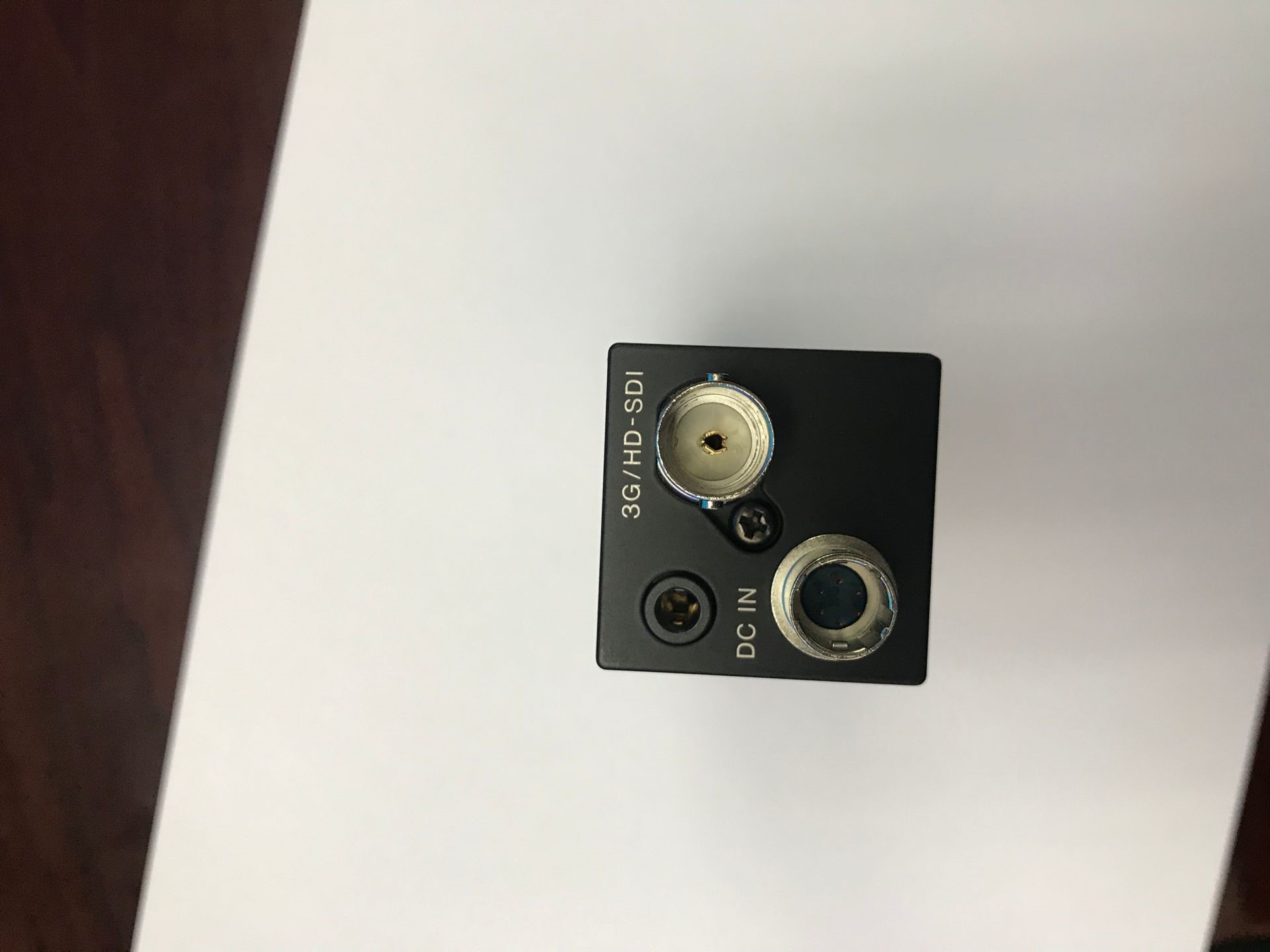

相机外观图如下：

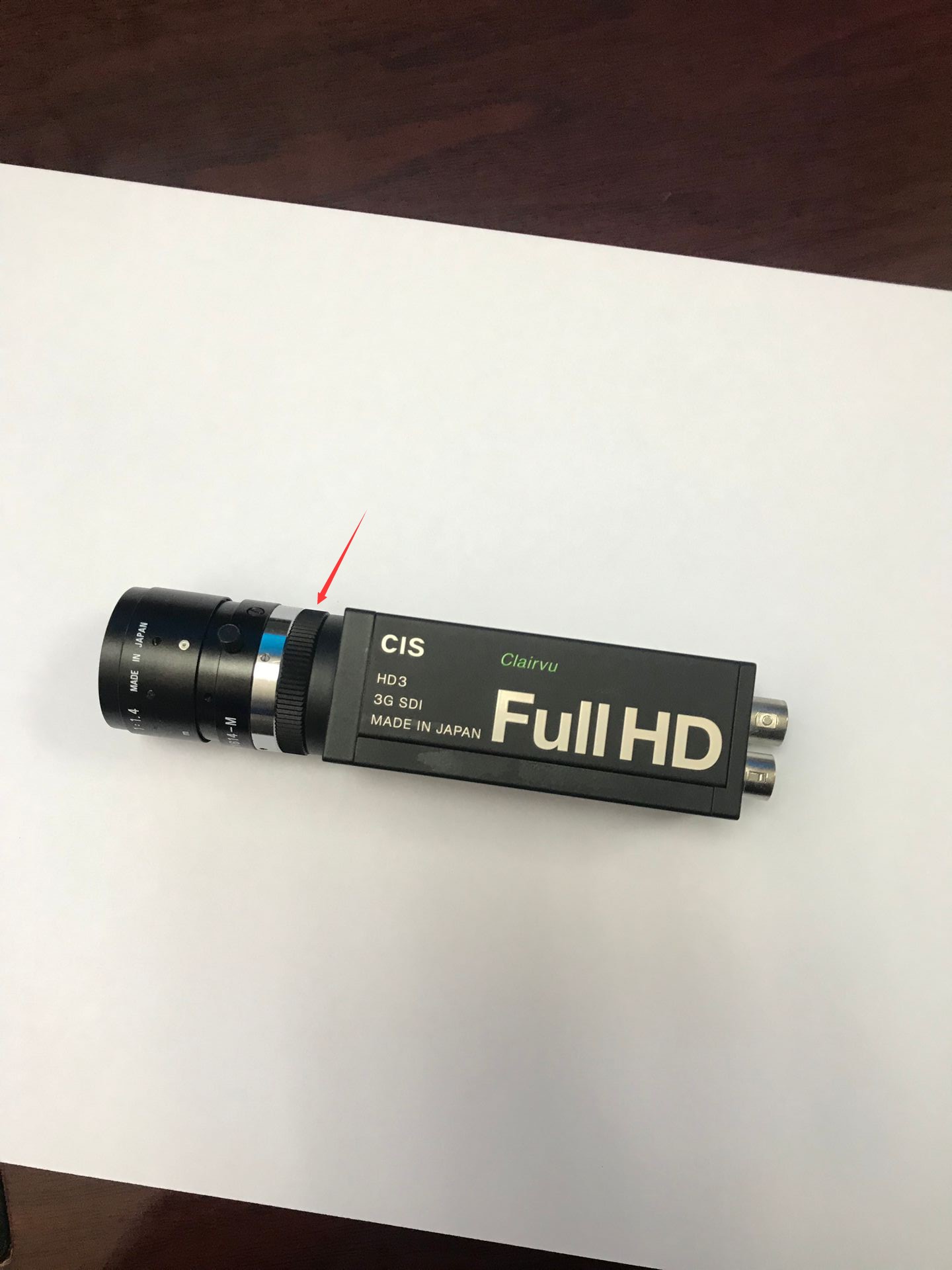

相机注意箭头所指地方是C口接环，镜头是C口，相机是CS口，所以要用转接环，这也是相机原配的，通常这个环的厚度是5MM。

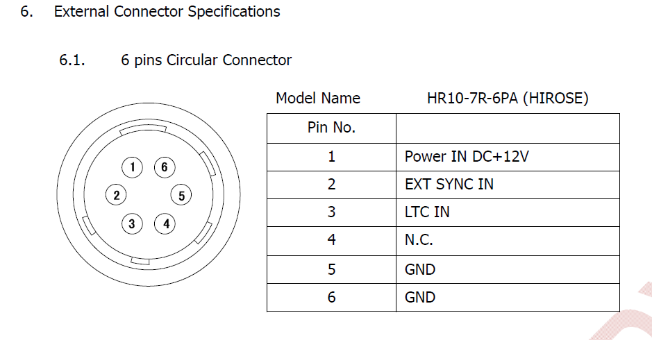

我们查相机的PDF得知电源定义为1正6负，相机电源接头型号是日本广濑的HR10-7R-6PA (HIROSE)，与之对应的接头型号是hr10a-7p-6s此接头原机有配，要自己接线，电源接头样式如下图：接上电源（DC12V）及信号线

信号线用双头都是BNC的电缆连接相机与采集卡的BNC口,采集卡端接靠近蓝色D形头那个，另二个是输出口，是无法采图的，注意连接时请勿接错。
下面我们安装好MIL10 64位，安装过程中勾选有VIO的采集卡驱动就行了，其它地方默认即可。

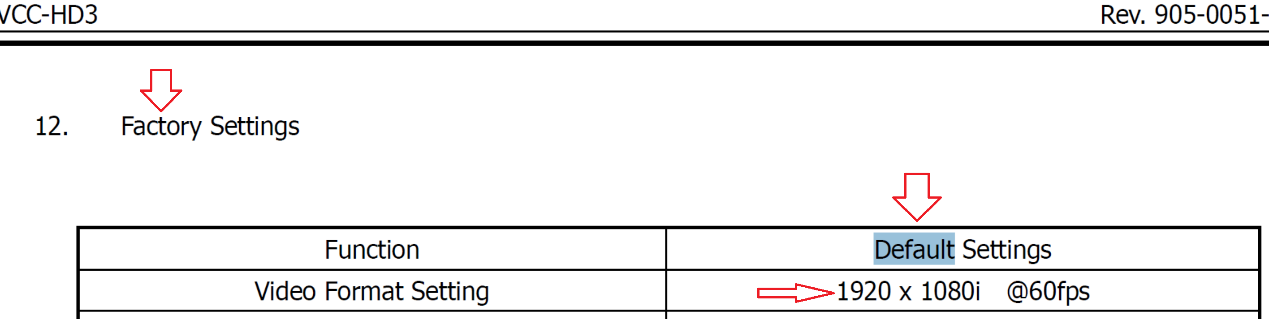

查询了相机的出厂默认工作方式如下，这有助于后面操作如何选择DCF(配置文件)：

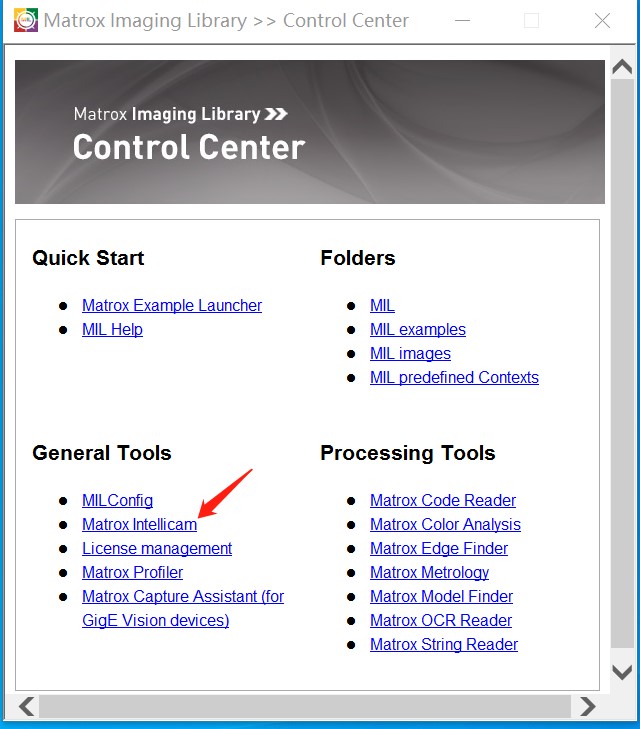

我们启动桌面的 图标，       打开如下窗口

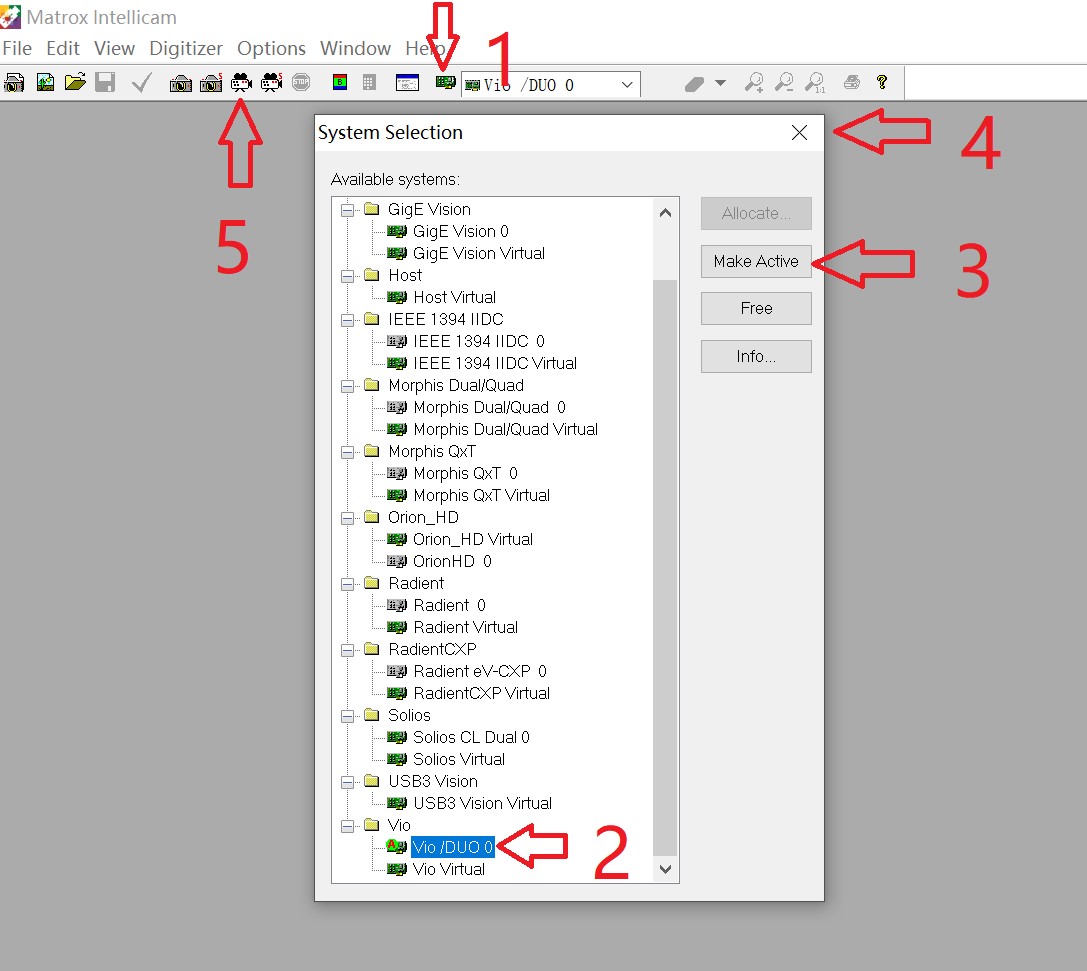

我们单击红色箭头所指的程序，启动INTELLICAM,分别按箭头顺序如下图点击

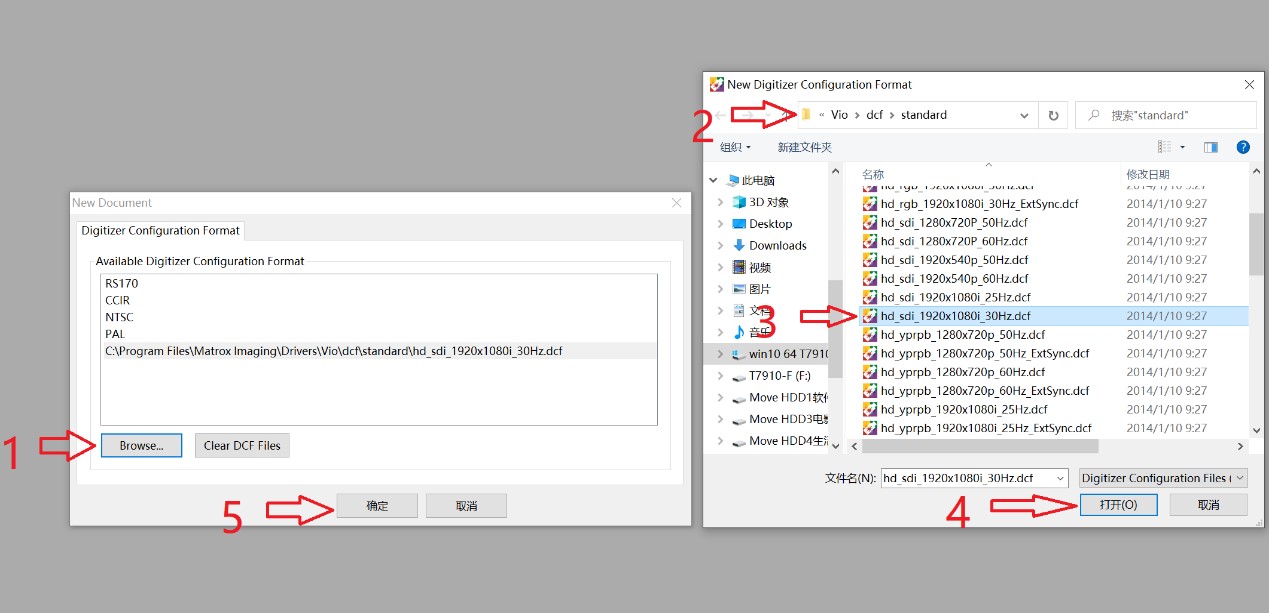

按完上图第5个按钮后弹出选择DCF文件对话框，再按红色箭头Browse弹出文件选择框，在第2步路径选中此C:Program FilesMatrox ImagingDriversViodcfstandard，如下图所示

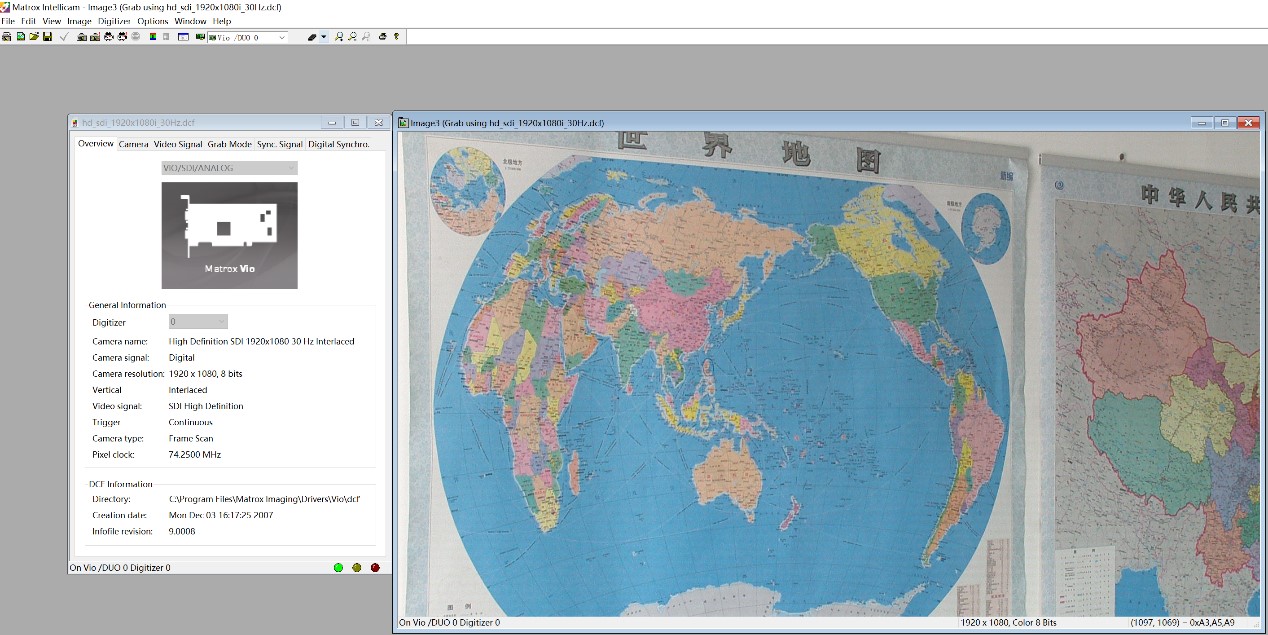

当你点击完上图第5步时，如果正常的话，图像框中已经有图像了，如下：


致此，测试结束，

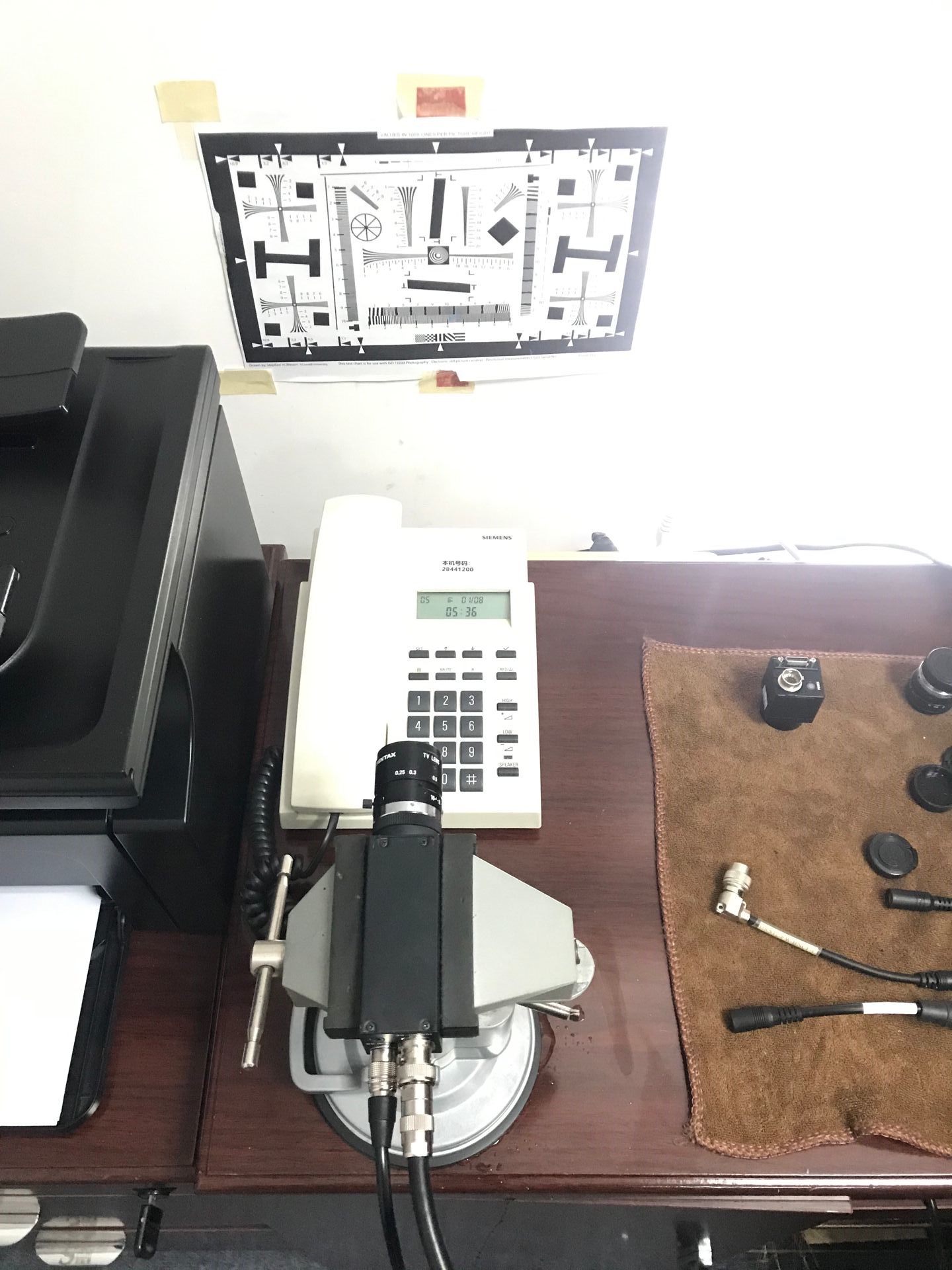

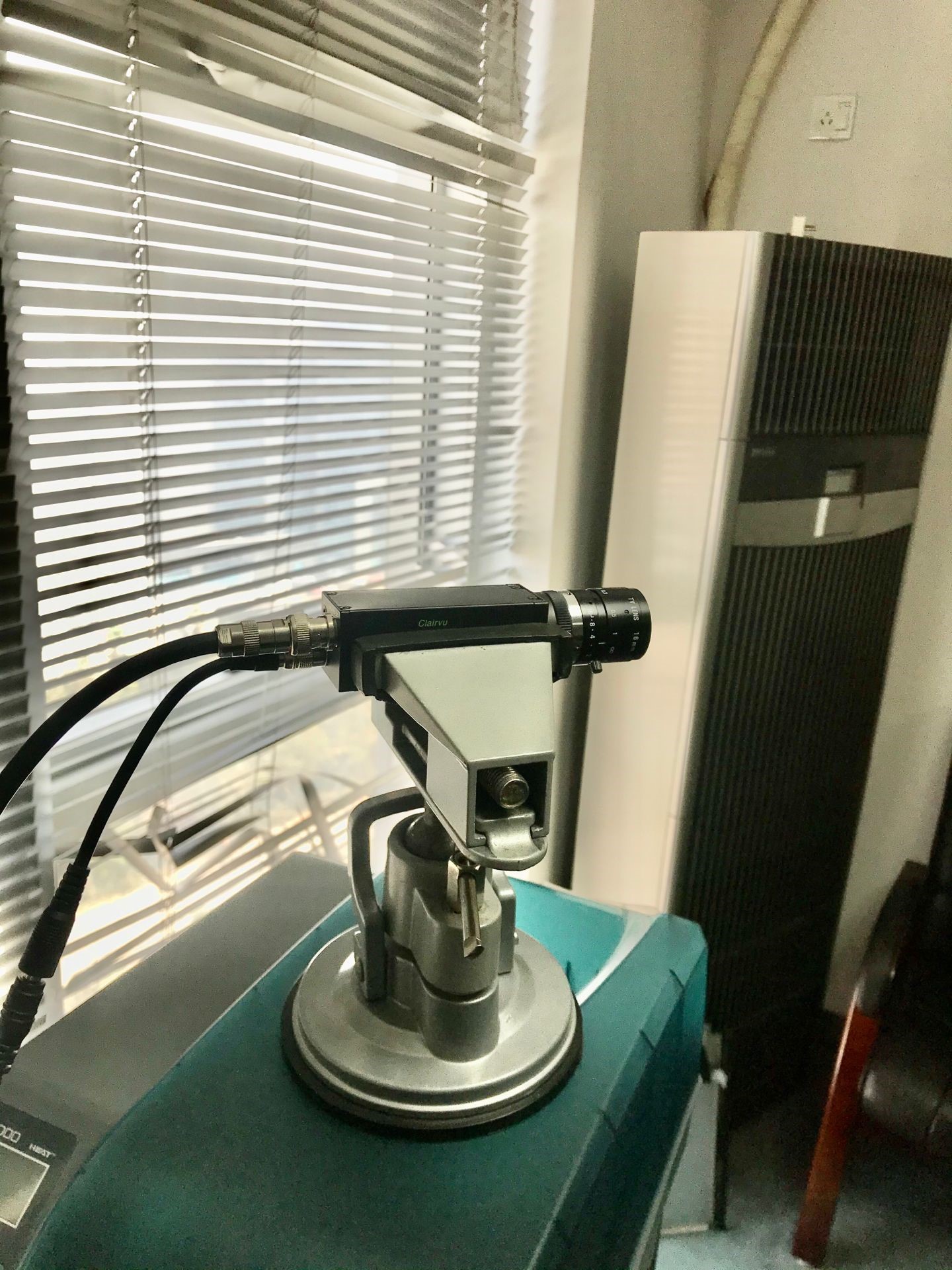

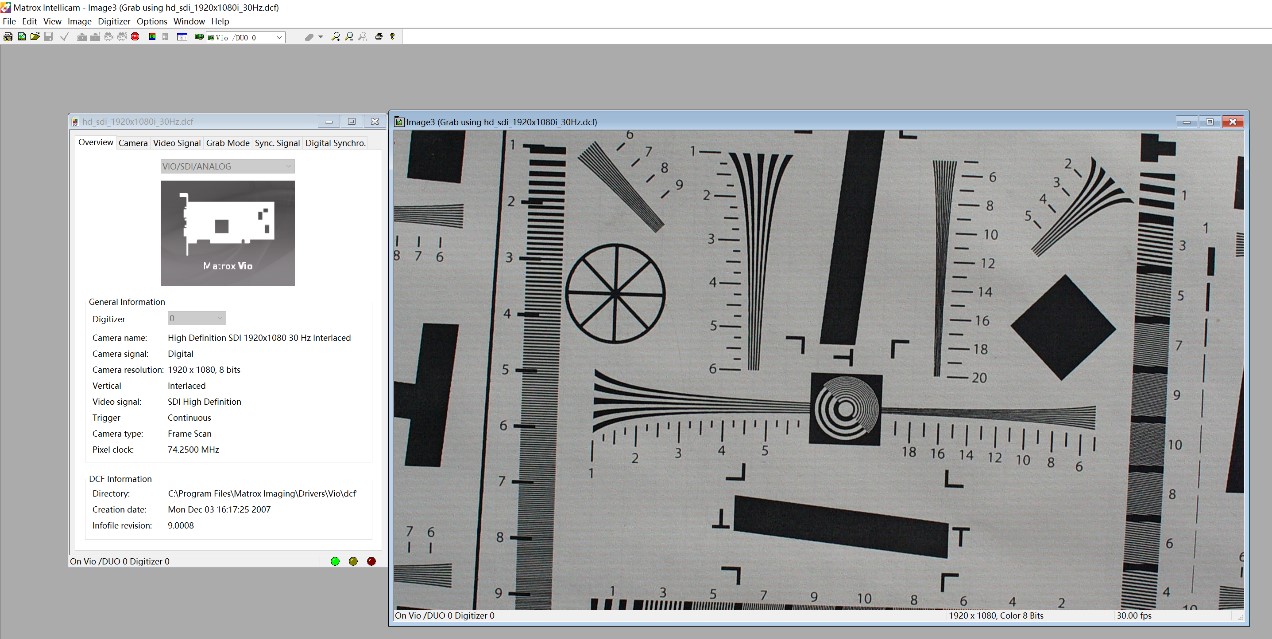

附现场的一些测试环境


*注：MATROX为加拿大MATROX公司商标，
CIS是日本CIS公司商标。
此2款产品的PDF链接如下：
MATROX VIO
CIS VCC-HD3
