关于X光成像链污点来自何方判定法

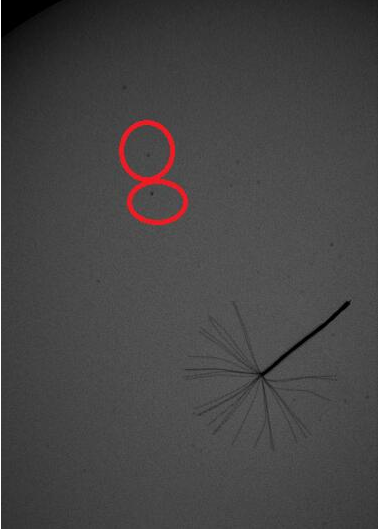

我司MIS2016 X光影像系统选用索尼 XCD-SX90 1394B接口的相机,客户在调试我司MIS2016 X光图像系统时,常常遇到图像有污点,这时工程师会感到很迷惘,不知该污点来自哪里,在这里,我们用一个简单易懂的方法来判别,首先,找条多芯铜丝,剥开20MM长的胶皮,将铜丝瓣成雪花状,用胶布贴于影像增强器接收面,拍下第一张图,如下:

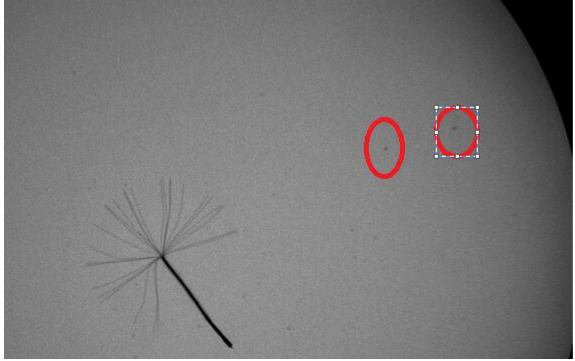

1,记下污点位置与铜丝的指向,如图中红圈位置,然后旋转相机固定架,这时相机与镜头会一起旋转同一角度,再拍下第二张图如下: 2

红圈位置我们认为与图1的铜丝指向是同一角度,这时即可判断污点来自非相机和镜头,即有可能来自增强器,床面,甚至球管的X光输出口,我们可以进一步排查,移动床板时该污点位置不变,即可排除床面无污点,反之污点来自床板,清理球管输出口也可以排除球管污点,剩下就是影像增强器了,这个设备有可能是影像输出窗污点,还有可能是设备内部残留异物所致,加以排除即可。设备在生产过程中,增强器安装于机器上或使用的时间过长,都极有可能积灰,用清洁剂清洁后即可。

另一情况是污点来自相机(即相机耙面)或镜头,如果旋转相机架后观察铜丝所指向的污点的角度有变化(变大或变小)即可判断污点来自相机(即相机耙面)或镜头,耙面与镜头之间同样方法可以判断,即让镜头与增强器角度不变,旋转相机,观察角度变化,有变化时污点来自相机,无变化时污点来自镜头。

    以上例子可以用更简单方法来比喻,如你用手机照墙上的钟,钟的3点钟方向处有一污点,当你旋转手机时,污点仍在3点钟方向,侧污点来自被照物,如果污点与3点钟方向的角度变化,侧污点来自手机。

以上信息由深圳市汇龙影像科技有限公司供稿。WWW.BESTIMG.NET
