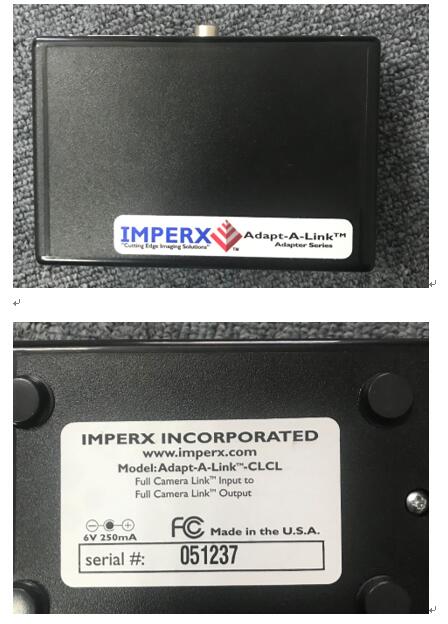

我司最近进货三台美国IMPERX牌CAMERALINK中继器(延长器)，型号为ADAPT-A-LINK-CLCL所用电源为直流6V 4针推拉连接器，接口为BASE模式和FULL模式各一对，都是MDR对MDR(大口对大口)接口，刚好公司又有OKI CL-H-MM-150 15米大对大CAMERALINK线4条，笔者想着能不能用三个中继接4条线，组成60米CAMERALINK延长线的方案，拓扑图如下：

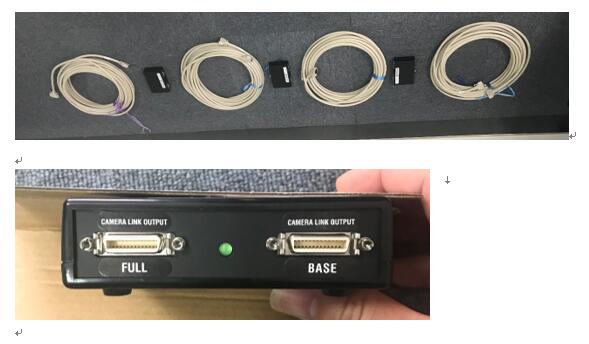

于是，找齐物料，

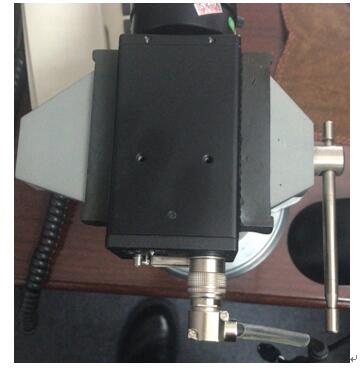

作实际测试，采集卡为MATROX SOLIOS(SOL6MCL),该卡为BASE模式的采集卡，相机为JAI CV-M4+CL，1396X1040 24帧每秒，相机同样只支持BASE模式，于是安装好采集卡及软件作实际测试，结果采集对比了单线及延长线各一张图方案，发现图像完全正常。感谢汇龙影像科技有限公司提供技术支持。
